Product Details:
Payment & Shipping Terms:
|

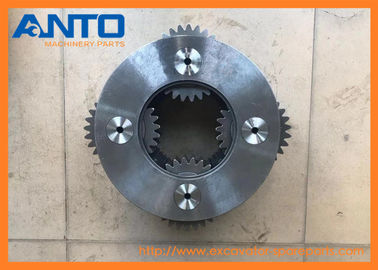

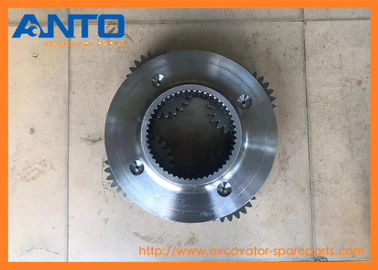

Product Name: | Carrier Assy | Excavator Model: | R290LC-7 |
---|---|---|---|
Parts Number: | XKAQ-00398 | Warranty: | 6 Months |
Category: | Excavator Final Drive | Packing: | Standard Wooden Box |
Highlight: | final drive,excavator gearbox |
Excavator spare parts name | Carrier assy no.3 |
Equipment Model | R290LC-7 |
Parts Category | excavator final drive |
Spare parts Condition | Brand new |
MOQ of order(PCS, SET) | 1 |
Parts Availability | In stock |
Delivery Lead time | 1-3 days |
7-SERIES CRAWLER EXCAVATOR R250LC7 R250LC7A R290LC7 R290LC7A R300LC7 R305LC7 R320LC7 R320LC7A
9-SERIES CRAWLER EXCAVATOR R250LC9 R290LC9 R320LC9 Hyundai
Pos. | Part No | Qty | Parts name | Comments |
*-2. | 31N8-40070BG | [1] | T/REDUCTION GEAR | |
*-2. | 31N8-40071BG | [1] | T/REDUCTION GEAR | |
*-2. | 31N8-40072 | [1] | T/REDUCTION GEAR | |
*-2. | 31N8-40073 | [1] | T/REDUCTION GEAR | |
2 | XKAQ-00173 | [1] | SEAL-FLOATING | |
2 | XKAQ-00803 | [1] | SEAL-FLOATING | |
3 | XKAQ-00174 | [1] | HOUSING | |
3 | XKAQ-00802 | [1] | HOUSING | |
4 | XKAQ-00175 | [2] | BEARING-ANGULAR | |
4 | XKAQ-00175-AS | [2] | BEARING-ANGULAR | FOR AS ONLY |
5 | XKAQ-00176 | [1] | SHIM | |
6 | XKAQ-00177 | [1] | RETAINER | |
7 | XKAQ-00178 | [17] | BOLT-WRENCH | |
8 | XKAQ-00179 | [1] | CARRIER ASSY-NO.3 | |
8 | XKAQ-00398 | [1] | CARRIER 3 ASSY | |
8-1. | XKAQ-00180 | [1] | CARRIER-NO.3 | |
8-1. | XKAQ-00396 | [1] | CARRIER 3 | |
8-2. | XKAQ-00181 | [4] | GEAR-PLANETARY NO.3 | |
8-2. | XKAQ-00389 | [4] | GEAR 3-PLANETARY | |
8-3. | XKAQ-00182 | [72] | NEEDLE-NO.3 | |
8-3. | XKAQ-00390 | [72] | NEEDLE 3 | |
8-4. | XKAQ-00183 | [8] | WASHER-THRUST NO.3 | |
8-4. | XKAQ-00391 | [8] | WASHER 3-THRUST | |
8-5. | XKAQ-00184 | [4] | PIN 3 | |
8-6. | XKAQ-00185 | [4] | PIN 3-SPRING | |
8-7. | XKAQ-00186 | [1] | GEAR 3-SUN | |
8-8. | XKAQ-00187 | [1] | RING 3-SNAP | |
8-9. | XKAQ-00651 | [4] | PIN 3-SPRING | |
9 | XKAQ-00188 | [1] | CARRIER ASSY-NO.2 | |
9 | XKAQ-00399 | [1] | CARRIER ASSY 2 | |
9-1. | XKAQ-00189 | [1] | CARRIER-NO.2 | |
9-1. | XKAQ-00397 | [1] | CARRIER 2 | |
9-2. | XKAQ-00190 | [3] | GEAR-PLANETARY NO.2 | |
9-2. | XKAQ-00392 | [3] | GEAR-PLANETERY 2 | |
9-3. | XKAQ-00191 | [45] | NEEDLE-NO.2 | |
9-3. | XKAQ-00393 | [45] | NEEDLE 2 | |
9-4. | XKAQ-00192 | [6] | WASHER-THRUST NO.2 | |
9-4. | XKAQ-00394 | [6] | WASHER-THRUST 2 | |
9-5. | XKAQ-00193 | [3] | PIN 2 | |
9-6. | XKAQ-00194 | [6] | PIN 2-SPRING | |
9-7. | XKAQ-00195 | [1] | GEAR 2-SUN | |
9-8. | XKAQ-00196 | [1] | RING 2-SNAP | |
9-9. | XKAQ-00650 | [6] | PIN 2-SRPING | |
10 | XKAQ-00197 | [1] | CARRIER ASSY-NO.1 | |
10 | XKAQ-00400 | [1] | CARRIER 1 ASSY | |
10-1. | XKAQ-00198 | [1] | CARRIER 1 | |
10-2. | XKAQ-00199 | [3] | GEAR 1-PLANETARY | |
10-3. | XKAQ-00200 | [3] | BEARING-NEEDLE | |
10-4. | XKAQ-00201 | [6] | WASHER-THRUST NO.1 | |
10-4. | XKAQ-00395 | [6] | WASHER 1-THRUST | |
10-5. | XKAQ-00202 | [3] | PIN 1 | |
11 | XKAQ-00203 | [1] | GEAR 1-SUN | |
12 | XKAQ-00204 | [3] | PLUG | |
13 | XKAQ-00205 | [4] | PIN-LOCK | |
14 | XKAQ-00206 | [1] | GEAR-RING | |
14 | XKAQ-00762 | [1] | GEAR-RING | |
15 | XKAQ-00207 | [24] | BOLT-WRENCH | |
16 | XKAQ-00208 | [1] | RING-THRUST | |
17 | XKAQ-00209 | [1] | COVER | |
18 | XKAQ-00210 | [1] | RING 2-THRUST | |
19 | XKAQ-00211 | [16] | BOLT-WRENCH | |
20 | XKAQ-00212 | [1] | MOTOR-RING | |
21 | XKAQ-00213 | [1] | RING 3-THRUST | |
22 | XKAQ-00214 | [1] | PAD | |
23 | XKAQ-00215 | [1] | COUPLING | |
N. | @ | [1] | NOT SUPPLIED PARTS |
The Final Drive reducer gearbox is the last component in the Power Train with undercarriage drive system, producing the final speed reduction and torque increase.
Attributes: Heavy Duty Final Drives are designed to be rebuilt and reused.The belowing following gear components are included in the final drive: sun gear, planetary gear, carrier, ring gear, hub, motor housing, needle bearing, roller bearing, seal.
1. Warranty Period: 3 Months' warranty from the date of arrival. Longer period of 6 months' warranty could be offered with higher price level.
2. Warranty type: replacement of the parts that have quality problem.
3. Warranty is not valid for below s
* Cutomer give wrong information about the order
* Force Majeure
* Wrong installation and operation
* Rust because of wrong stock & maintenance
* Strong carton or wooden box for gear components. Wooden box for gearbox assembly
* Delivery methods: By Sea, By air to local internation airport, By express like DHL TNT FEDEX
